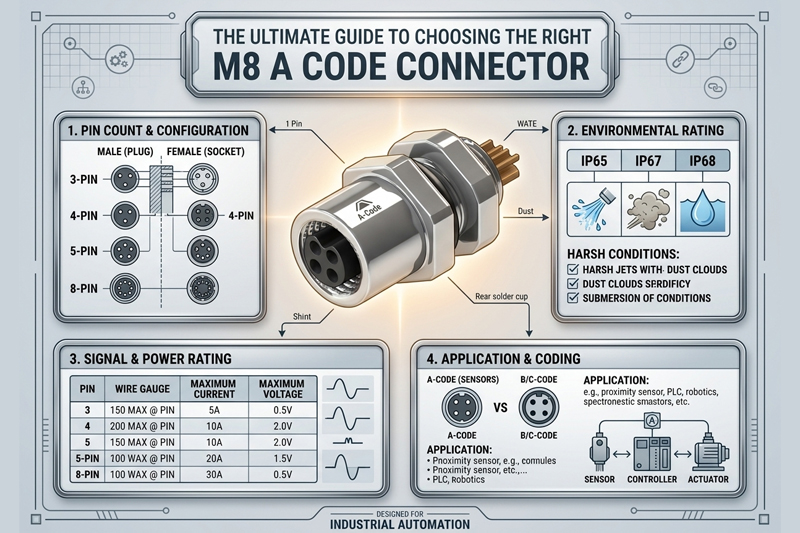

La guía definitiva para elegir el conector M8 de código A adecuado

¿Qué es un conector M8 A-Code?

Un conector M8 es una interconexión circular robusta y muy compacta diseñada específicamente para suministrar energía y datos fiables en los entornos con limitaciones de espacio de la automatización industrial moderna.
Para comprender plenamente sus especificaciones técnicas y criterios de despliegue, es esencial desglosar su nomenclatura y su ingeniería estructural:

• Explicación del tamaño de la rosca:La designación "M8" denota explícitamente el mecanismo de fijación del conector: una rosca métrica de 8 mm. Este acoplamiento roscado garantiza un acoplamiento físico seguro y resistente a las vibraciones, crucial para mantener una conectividad ininterrumpida en maquinaria activa.
• La norma IEC 61076-2-104: Los conectores M8 de calidad profesional se fabrican y prueban estrictamente de acuerdo con la norma internacional IEC 61076-2-104. Esto garantiza la compatibilidad global, un rendimiento eléctrico constante y tolerancias dimensionales uniformes entre los distintos fabricantes de equipos.
• El significado del "Código A": En las interconexiones circulares, el término "codificación" hace referencia al perfil de codificación mecánica interna diseñado para evitar el desajuste accidental con cables incompatibles. El código A es la geometría de codificación estándar universal diseñada específicamente para la distribución de energía de baja tensión y el enrutamiento de señales estándar.
• Transmisión de señal típica:Los conectores M8 A-Code están optimizados para suministrar alimentación de CC estable junto con señales de E/S digitales o analógicas directas, lo que garantiza una comunicación de baja latencia entre los dispositivos de campo y las unidades de control centrales.
• Aplicaciones de sensores / actuadores primarios: Gracias a su integridad de señal fiable y a su tamaño miniaturizado, el A-Code está reconocido universalmente como la interfaz por defecto para aplicaciones de sensores y actuadores de campo. Es la solución ideal para interruptores de proximidad, sensores fotoeléctricos y actuadores neumáticos.
• Diferencia con los conectores Ethernet de la serie M: Es fundamental distinguir el Código A de otros perfiles de codificación. Mientras que el A-Code está diseñado para la señalización de sensores estándar, otras variantes, como el D-Code o el X-Code, están diseñadas explícitamente para redes de datos industriales de alta velocidad (por ejemplo, Profinet o Ethernet industrial). Un conector A-Code no puede acoplarse físicamente a estos protocolos Ethernet de alta frecuencia, ni está cableado para admitirlos. Le recomendamos que utilice un conector M12 de código A o M12 de código X para aplicaciones Ethernet.

Principales industrias y aplicaciones del conector circular M8

El conector M8 A-Code está reconocido mundialmente como el estándar de la industria para la transmisión fiable de señales y datos en espacios compactos. Diseñados para soportar entornos difíciles, estos conectores resistentes e impermeables son la columna vertebral de los sistemas automatizados modernos. Gracias a su tamaño compacto y su alta fiabilidad, los conectores M8 A-Code se utilizan ampliamente en diversas aplicaciones exigentes:

• Automatización industrial: En las fábricas inteligentes, los conectores M8 son esenciales para garantizar una comunicación perfecta entre los PLC (controladores lógicos programables), las unidades de control y la maquinaria industrial pesada, minimizando los tiempos de inactividad y los costes de mantenimiento.
• Sensores y actuadores: El "Código M8 A" es el estándar internacional por defecto para la conectividad de sensores. Se utiliza ampliamente para conectar sensores de proximidad, interruptores fotoeléctricos y actuadores, y proporciona un enrutamiento estable de la alimentación y la señal incluso en condiciones de vibración continua.
• Robótica y visión artificial: El espacio es un bien escaso en los vehículos de guiado automático (AGV) y los brazos robóticos. Su tamaño compacto, combinado con su alta resistencia a golpes y vibraciones, hacen del conector M8 una opción ideal para el cableado interno y las conexiones de cámaras industriales.
• IoT & Fabricación inteligente (Industria 4.0): A medida que se expande el Internet Industrial de las Cosas (IIoT), los cables M8 resistentes desempeñan un papel crucial en la conexión de dispositivos informáticos de borde y monitores ambientales remotos que están expuestos a la humedad, el polvo y las fluctuaciones de temperatura.

Comprender su aplicación específica y los retos medioambientales es el primer paso para seleccionar la combinación de conectores M8 perfecta para su proyecto.

M8 A-Code Pin Out & Especificaciones eléctricas

Elegir la configuración de patillas correcta es fundamental para garantizar un suministro de energía estable y una transmisión de señales precisa en sus dispositivos. El conector M8 A Code ofrece opciones flexibles que van de 2 a 8 patillas para satisfacer distintos requisitos de alimentación y datos.
A continuación encontrará una completa guía de referencia en la que se detallan las asignaciones de patillas en la vista frontal de los conectores M8 A-Code macho (clavija) y hembra (zócalo), junto con sus valores nominales estándar de corriente y tensión.

Código y clavijas	Hembra Asignación de pines Vista frontal	Macho Asignación de pines Vista frontal	Clasificado actual	Tensión (AC/DC)	Aplicaciones típicas
M8 A código 2 pines			3A	125V	Conector M8 de 2 patillas Iluminación LED, finales de carrera básicos y dispositivos de bajo consumo.
M8 A código 3 pines			3A	60V	Conector M8 de 3 patillas Sensores de proximidad estándar, sensores fotoeléctricos y actuadores básicos.
M8 A código 4 pines			3A	60V	Conector M8 de 4 clavijas Dispositivos IO-Link, sensores avanzados, interruptores de seguridad y E/S de automatización estándar, Profinet.
M8 A código 5 pines			1.5A	30V	Conector M8 de 5 patillas Dispositivos O-Link de clase B, DeviceNet, CANbus y módulos de bus de campo complejos.
M8 A código 6 pines			1.5A	30V	Conector M8 de 6 clavijas Codificadores rotatorios, instrumentos de medición y concentradores de sensores avanzados.
M8 A código 7 pines			1.5A	30V	Conector M8 de 7 clavijas Sistemas de automatización personalizados, maquinaria patentada y equipos médicos/industriales especializados.
M8 A código 8 pines			1.5A	30V	Conector M8 de 8 patillas Codificadores industriales complejos, sistemas de visión artificial y adquisición de datos multicanal.

Explore nuestra cartera de productos Connetor M8 A Code: Tipos y opciones de montaje

Código M8 A Conector pasamuros (Montaje en panel, conector de montaje en chasis)
Carcasa del conector: Latón niquelado o Nylon + GF (plástico).
Pasadores: Latón con baño de oro 6u” de espesor.
Inserto de conector: Nylon + GF. UL94-V0
Protección IP: IP66, IP67, IP68 o IP69k.

Tipo de montaje	Femenino (Carcasa metálica)	Masculino (Carcasa metálica)	Masculino (Carcasa de plástico)
Montaje trasero Pasador recto
Montaje frontal Pasador recto
Montaje trasero Recto R/A

Conector de cable M8 (Conector M8 cableable)

• Sobremolde del conector: PVC, TPU o personalizado.
• Tuerca roscada: Latón niquelado o Nylon + GF (plástico).
• Alfileres: Latón con baño de oro 6u″ grueso.
• Inserto de conector: Nylon + GF. UL94-V0.
• Protección IP: IP66, IP67, IP68 o personalizado.
• Cable: UL2464 o personalizado (resistencia a la hidrólisis, resistencia al frío, resistencia al calor, resistencia a los disolventes… el cable se puede personalizar).
• Ensamblaje del extremo del cable: Se puede personalizar.

Femenino Metal & Tuerca de plástico	Masculino Metal & Tuerca de plástico

Cable M8 (Conector de cable moldeado M8)

• Carcasa del conector: Nylon + GF (plástico).
• Tuerca roscada: Latón niquelado o Nylon + GF (plástico).
• Alfileres: Latón con baño de oro 6u″ grueso.
• Inserto de conector: Nylon + GF. UL94-V0.
• Protección IP: IP66, IP67.

Femenino Metal ＆ Tuerca de plástico	Masculino Metal ＆ Tuerca de plástico

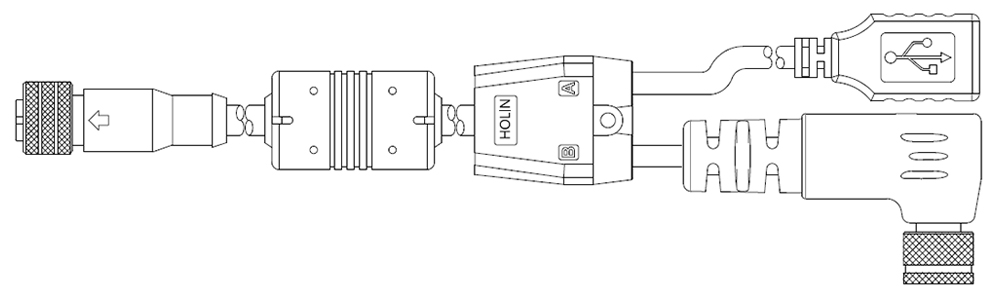

En cuanto al montaje de cables, puede definir cualquier montaje como el siguiente

1. M5, M8, M12, cable pelado u otros conectores de cable se pueden definir.
2. Alivio de tensión, moldeado de componentes, divisor….se pueden definir.

Preguntas y respuestas

Opiniones de expertos: Preguntas frecuentes sobre las soluciones de interconexión M8

P1: ¿Cuál es la resistencia al agua y al medio ambiente de un conector eléctrico m8 de Holin-Tech?
A: Todos los conectores eléctricos m8 de Holin-Tech están diseñados para resistir los entornos industriales más duros. Nuestros productos se someten a rigurosas pruebas y obtienen la certificación IP67 e IP68 de estanqueidad al agua y al polvo. Esto garantiza una protección absoluta de sus sistemas críticos, incluso durante la inmersión continua o la exposición a lavados a alta presión.

P2: ¿En qué se diferencia un conjunto de cables m8 de Holin-Tech de las alternativas estándar del mercado?
A: La diferencia radica en una ciencia de materiales y un origen de fabricación sin concesiones. A diferencia de las opciones convencionales, todos los cables y conectores m8 de Holin-Tech incorporan contactos chapados en oro de 6u&Prime de primera calidad para ofrecer una conductividad y una resistencia a la corrosión inigualables. Además, utilizamos exclusivamente plásticos vírgenes 100% de primera calidad—estrictamente cero materiales reciclados—garantizando la integridad estructural. Todos nuestros productos son orgullosamente 100% Made in Taiwan, lo que garantiza un control de calidad de élite.

P3: Para aplicaciones de sensores, ¿debo especificar un conector m8 de 3 patillas o un conector m8 de 4 patillas?
A: La elección depende estrictamente de su arquitectura de datos y señalización. Un conector m8 de 3 patillas es el estándar universal para sensores básicos de proximidad y fotoeléctricos (alimentación V+, alimentación V- y una única señal). Sin embargo, si su arquitectura incluye dispositivos IO-Link, interruptores de seguridad de doble canal o requiere una configuración Normalmente Abierto/Normalmente Cerrado (NO/NC), es obligatorio actualizar a una configuración de conector m8 de 4 patillas (o m8 de 4 patillas) para admitir el enrutamiento adicional de datos o señales.

P4: ¿Puedo solicitar modificaciones a medida para un conector circular m8, y cuál es su MOQ?
A: Sí. Como fabricante principal, Holin-Tech se especializa en soluciones de interconexión a medida. Tanto si necesita una longitud de cable no estándar, materiales de cubierta específicos (como PUR/PVC) o un pinout personalizado para un conector circular m8, atendemos solicitudes de ingeniería especializadas. También ofrecemos políticas de cantidades mínimas de pedido (MOQ) muy flexibles y favorables para las empresas, tanto para las fases de creación de prototipos como para la producción en serie.

P5: ¿Cuál es el plazo de entrega habitual de un cable sensor m8 especializado?
A: Entendemos que la velocidad de la cadena de suministro es fundamental para los clientes OEM y ODM. Gracias a nuestras sólidas instalaciones de fabricación integradas verticalmente en Taiwán, el plazo de entrega de un cable sensor m8 personalizado o de un pedido de conectores m8 estándar se optimiza considerablemente en comparación con la media del sector. Los plazos exactos dependen de las especificaciones del material y del volumen, pero nos enorgullecemos de la rapidez en la creación de prototipos y de los plazos de entrega altamente fiables.

P6: Descifrar la protección contra la penetración: Selección de la clasificación IP óptima (IP65, IP66, IP67, IP68) para su conector M8
Para diseñar un sistema de automatización a prueba de fallos, el grado de protección contra la penetración (IP) de su conector M8 debe calibrarse con precisión en función de las condiciones ambientales del lugar de instalación. Una especificación insuficiente puede provocar cortocircuitos catastróficos, mientras que una especificación excesiva aumenta los costes del proyecto.

• IP65: Industria ligera & Automatización interior
• Definición técnica: Protección completa contra el polvo y defensa contra chorros de agua a baja presión desde cualquier dirección.
• Entornos óptimos: Suelos de fábricas estándar con clima controlado, líneas de envasado básicas y sistemas de manipulación de materiales en interiores. Los conectores IP65 M8 son ideales cuando el equipo está expuesto al polvo industrial ambiental y a salpicaduras ocasionales de líquidos ligeros, pero nunca está sometido a lavados directos.
• IP66: Lavado intensivo; exposición a la intemperie
• Definición técnica: Protección completa contra el polvo y defensa contra potentes chorros de agua a alta presión.
• Entornos óptimos: Logística marítima, maquinaria pesada e instalaciones exteriores sin protección. Si sus sensores o actuadores están expuestos a fuertes tormentas de lluvia, limpieza directa a alta presión o una importante pulverización de refrigerante de máquinas, la clasificación IP66 es el requisito mínimo para mantener la integridad de la señal.
• IP67: La norma de oro para entornos hostiles
• Definición técnica: 100% estanco al polvo y protegido contra la inmersión temporal en agua (hasta 1 metro de profundidad durante 30 minutos).
• Entornos óptimos: Plantas de procesamiento de alimentos y bebidas, fabricación farmacéutica y maquinaria agrícola pesada. IP67 es universalmente obligatorio para entornos que exigen rigurosos lavados higiénicos diarios con espumas químicas y mangueras de alta presión, o equipos móviles que pueden atravesar temporalmente charcos profundos.
• IP68: Inmersión extrema & sellado de misión crítica
• Definición técnica: Herméticamente sellado contra la inmersión continua y prolongada en agua bajo una presión hidrodinámica especificada.
• Entornos óptimos: Sistemas de gestión de aguas residuales, sensores de nivel en aguas profundas, plataformas marinas en alta mar y explotaciones mineras subterráneas. Cuando un conector M8 debe funcionar a la perfección permanentemente sumergido en líquido, IP68 es la única opción de ingeniería aceptable.

(Nota: Holin-Tech está especializada en la fabricación de conectores M8 A-Code IP67 e IP68 de nivel élite, utilizando técnicas de sobremoldeo de primera calidad para garantizar una resistencia medioambiental absoluta en sus aplicaciones más exigentes).

P7: ¿Qué determina la elección entre un conector M8 A-Code, B-Code o D-Code? M8 A-Code vs B-Code vs D-Code
A: La codificación de un conector M8 define estrictamente su protocolo de comunicación compatible y evita que se produzcan acoplamientos cruzados catastróficos en sistemas complejos.

• Código A (Sensores & DC Power): El estándar universal para la distribución de energía de baja tensión y el enrutamiento de señales estándar. Utilizado exclusivamente para interruptores de proximidad, sensores fotoeléctricos y dispositivos de E/S de fábrica en general.
• Código B (redes de bus de campo): Diseñados específicamente para protocolos de redes industriales, especialmente Profibus e interbus, garantizan una transmisión de datos estable de nodo a nodo.
• D-Code (Ethernet industrial): Diseñado con un perfil de impedancia optimizado para soportar la transferencia de datos a alta velocidad (hasta 100 Mbit/s), lo que lo convierte en la opción obligatoria para las conexiones Profinet y Ethernet Industrial.

P8: ¿Cómo puedo seleccionar el número correcto de pines (de 2 a 8 pines) para un conector M8 A-Code, y cuál es la función estándar de cada configuración?
A: La selección del número de patillas viene dictada por la arquitectura energética del sistema y los requisitos de densidad de datos. Una especificación excesiva del número de patillas añade costes innecesarios, mientras que una especificación insuficiente limita la funcionalidad. A continuación se muestra la matriz de referencia definitiva para las funcionalidades de las patillas M8 A-Code y sus aplicaciones estándar:

Por ejemplo: Normal M8 A código 4 Pin conector’s definir:

Puede definir cualquier pin y color de cable que desee, HOLIN puede personalizarlos para usted.

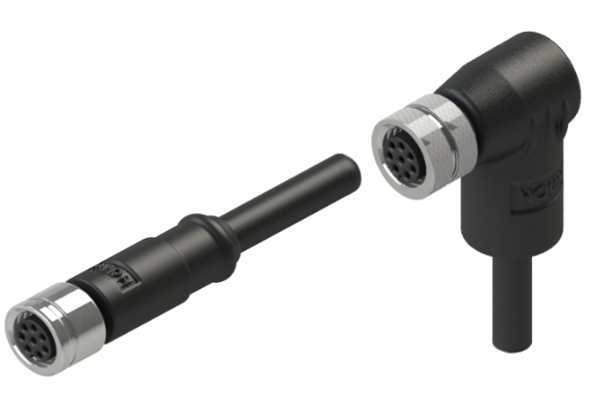

Q9. ¿Cuándo deben especificar los ingenieros un conector sobremoldeado en ángulo recto frente a un conector sobremoldeado M8 recto? Cómo elegir el conector M8 A-Code adecuado

• Conector recto M8 sobremoldeado:La elección por defecto para el tendido lineal de cables cuando no hay restricciones de espacio. Ofrece la instalación más sencilla para conexiones en línea, salidas de panel y matrices de sensores estándar.
• Conector en ángulo recto sobremoldeado: Obligatorio para aplicaciones con limitaciones espaciales severas. Permite que el cable salga en un ángulo de 90 grados enrasado con el equipo, lo que evita la flexión extrema del cable que supera el radio de curvatura mínimo. Esto elimina la tensión mecánica sobre los conductores internos y la junta del conector, ampliando drásticamente el ciclo de vida del cable en maquinaria compacta o en el interior de AGVs.

Q10. ¿En qué condiciones es obligatorio un conector M8 apantallado frente a un conector M8 no apantallado?
A: Esta elección depende totalmente del perfil de interferencias electromagnéticas (EMI) y de radiofrecuencias (RFI) de su entorno operativo.

• Conector M8 sin apantallar: Adecuados para entornos estándar eléctricamente "silenciosos". Son rentables y ofrecen una mayor flexibilidad de cableado, por lo que resultan ideales para el enrutamiento básico de sensores cuando la degradación de la señal por ruido externo no constituye un riesgo.
• Conector M8 blindado: Absolutamente crítico en entornos con mucho ruido eléctrico. Si el cable se tiende cerca de variadores de frecuencia (VFD), servomotores pesados, equipos de soldadura o líneas eléctricas de alta tensión, es obligatorio utilizar un conector apantallado a 360 grados. El apantallamiento actúa como una jaula de Faraday, impidiendo que la EMI/RFI corrompa las señales analógicas sensibles o los datos digitales de alta velocidad, garantizando la ausencia de pérdida de datos y la estabilidad del sistema.
