La guía definitiva sobre los conectores de alimentación M12: codificación y especificaciones según la norma IEC 61076-2-111
Energía industrial de última generación: interconexiones M12 de alta intensidad
A medida que la Industria 4.0 impulsa la miniaturización radical del hardware de automatización industrial, los conectores de alimentación tradicionales, voluminosos y de alta resistencia están quedando rápidamente obsoletos. Los modernos robots multieje, los vehículos guiados automáticamente (AGV) y los sistemas de accionamiento compactos exigen una interfaz de alimentación que, al mismo tiempo, ocupe poco espacio, admita un alto amperaje y esté sellada contra las inclemencias del entorno.
ElConector de alimentación M12 norma, regulada a nivel mundial por la CEI 61076-2-111 especificación, se diseñó específicamente para resolver este rompecabezas espacial y eléctrico. Capaces de suministrar hasta 630 V y 16 A en un formato circular compacto, estos robustos enchufe de alimentación m12 Estas variantes proporcionan una red de suministro de energía a prueba de fallos para los subconjuntos más exigentes.
Mediante la estandarización de un sistema especializado de codificación mecánica interna —conocido comoCodificación de conectores M12—La norma IEC garantiza que las líneas de alta tensión de corriente alterna no puedan entrecruzarse accidentalmente con señales de baja tensión de corriente continua, lo que protege tanto al personal como a los componentes electrónicos sensibles de los sistemas de automatización.
La matriz definitiva de codificación y selección técnica según la norma IEC 61076-2-111
Elegir el correctoCable de alimentación M12 Además, la configuración de los conectores exige una alineación estricta entre las cargas eléctricas del hardware y las limitaciones ambientales. Si no se especifican adecuadamente los valores nominales de los contactos, se produce un sobrecalentamiento catastrófico, mientras que una interpretación errónea de los límites establecidos en la normativa pone en peligro la seguridad funcional.
A continuación se muestra la matriz técnica definitiva en la que se detallan los parámetros eléctricos, los sistemas operativos previstos y ejemplos prácticos de implementación del diseño de hardware para cada uno de los principales códigos de M12 Power:
| Vista frontal del código M12 | Código M12 | Tensión máxima | Corriente máxima | Aplicación principal | Ejemplo práctico de diseño de ingeniería |
|---|---|---|---|---|---|
 |
M12, código K, 3, 4 y 5 pines | 630 V CA | 12 A ~ 16 A | Sistemas de aire acondicionado de alta capacidad de última generación | Redes inteligentes y automatización con servomotores de alta potencia: Suministro de energía primaria de alta tensión a controladores servo multieje, inversores de energía renovable y unidades de alimentación (PSU) dentro de las infraestructuras de redes inteligentes. |
 |
|||||
 |
|||||
 |
M12 L, códigos 3, 4 y 5 pines | 63 V CC | 12 A ~ 16 A | Logística inteligente de alta corriente (estándar PROFINET) | Conexión dinámica de baterías y E/S para AGV/AMR: exigida oficialmente por las normas internacionales PROFINET. Ideal para diseñar interfaces de carga y bloques de entrada de alimentación de alta corriente para vehículos guiados automáticamente (AGV), robots móviles autónomos (AMR) y matrices de E/S de alta resistencia. |
 |
|||||
 |
|||||
 |
M12, código M 3, 4, 5, 6 | 630 V CA | 8A | Sistemas de aire acondicionado equilibrados y de tamaño reducido | Herramientas robóticas multieje equilibradas: Diseño de puntos de conexión eléctrica para sistemas compactos y equilibrados de corriente alterna trifásica, como cabezales de soldadura robóticos especializados, cambiadores de herramientas y conjuntos de husillos CNC a pequeña escala. |
 |
|||||
 |
|||||
 |
|||||
 |
M12, código S, 3 y 4 pines. | 630 V CA | 12A | Distribución de energía eléctrica trifásica de CA | Interconexión entre motores de CA y variadores de frecuencia: Diseño de entradas de potencia para motores de inducción trifásicos compactos, accionamientos de cintas transportadoras y variadores de frecuencia (VFD) que requieren un bucle de puesta a tierra seguro de tipo 3+PE (tierra de protección). |
 |
|||||
 |
M12, código T, 2, 3 y 4 pines | 63 V CC | 12A | Redes de alimentación de corriente continua de baja tensión | Conmutación de alimentación auxiliar de bus de campo: Distribución de los buses de alimentación secundaria de 24 V/48 V CC a bloques de E/S distribuidos, armarios de PC industriales y bucles de equipos auxiliares a nivel de campo sin alteración de la señal. |
|
|||||
 |
Ingeniería de seguridad térmica y fiabilidad absoluta: la ventaja de HOLIN
Aplicar corrientes elevadas a través de unConector circular M12 La matriz plantea retos importantes en materia de gestión térmica. Un amperaje elevado aumenta, como es lógico, la resistencia localizada, lo que genera calor que puede deteriorar los componentes estándar. Holin-Tech mitiga estos riesgos mediante la ciencia avanzada de los materiales y la fabricación de precisión:
Pines de cobre macizo mecanizados con CNC y chapado en oro de 6u": A diferencia de la competencia genérica, que utiliza aleaciones fundidas, Holin-Tech fabrica todos los contactos mediante un mecanizado CNC de alta precisión a partir de cobre macizo. Con un recubrimiento grueso de oro de primera calidad de 6u", nuestros pines minimizan la resistencia de contacto y evitan la disipación térmica, lo que permite mantener un bajo aumento de temperatura incluso bajo cargas máximas continuas.
Plásticos vírgenes de primera calidad al 100 %: Las altas tensiones requieren una resistencia dieléctrica máxima. Rechazamos por completo los plásticos reciclados y optamos por polímeros vírgenes puros que resisten las microfisuras estructurales y evitan las peligrosas corrientes de rastreo o las rupturas dieléctricas tras años de uso dinámico.
Sellado hermético (IP67/IP68): Un fallo de alimentación debido a la entrada de líquido puede destruir sistemas de control completos. Todos los conectores hembra de alimentación M12 y los conjuntos de conectores macho de alimentación M12 de Holin-Tech se someten a rigurosas pruebas hidrostáticas, lo que garantiza una protección sólida contra la humedad, los refrigerantes corrosivos y los lavados químicos a alta presión.
Personalización avanzada: adaptación de las conexiones de alimentación M12 a tus planos
Holin-Tech es un fabricante líder, integrado verticalmente, capaz de llevar a cabo configuraciones electromecánicas a medida para fabricantes de equipo original (OEM) de todo el mundo:
Protocolos de terminación híbridos: Conectamos fácilmente el estándar de alimentación M12 con interfaces tradicionales o internas de los armarios. Nuestra fábrica se encarga del procesamiento personalizado de los cables, lo que te permite realizar la transición de un enchufe de alimentación m12 conectar a carcasas internas especializadas de cable a placa, terminales de horquilla de alta resistencia o líneas de puesta a tierra localizadas.
Sobremoldeo de cables para entornos extremos: En función de sus necesidades de tendido mecánico dinámico, recubrimos nuestros conjuntos de alta intensidad con materiales de revestimiento avanzados, entre los que se incluyen materiales de alta flexibilidad y resistentes al aceite PUR para cadenas portacables para robots, o ultrarresistentes TPE para situaciones de exposición térmica extrema al aire libre.
Mitigación electromagnética integrada: En el caso de los cables de alimentación que discurren junto a maquinaria ruidosa, Holin-Tech puede envolverlos manualmente e integrar soluciones optimizadas Núcleos de ferrita EMI o un blindaje continuo de 360 grados para aislar los picos de tensión y garantizar un suministro de energía limpio.
Preséntanos tus esquemas eléctricos complejos y tus retos de trazado físico. Tanto si necesitas un sobremoldeado estándarCable de alimentación M12, ya se trate de una adaptación especializada para montaje en panel o de un complejo mazo de cables interno para armarios, Holin-Tech convierte los conceptos de ingeniería en soluciones listas para su implementación.
Casos prácticos: La transformación de la Industria 4.0 con el conector de alimentación M12

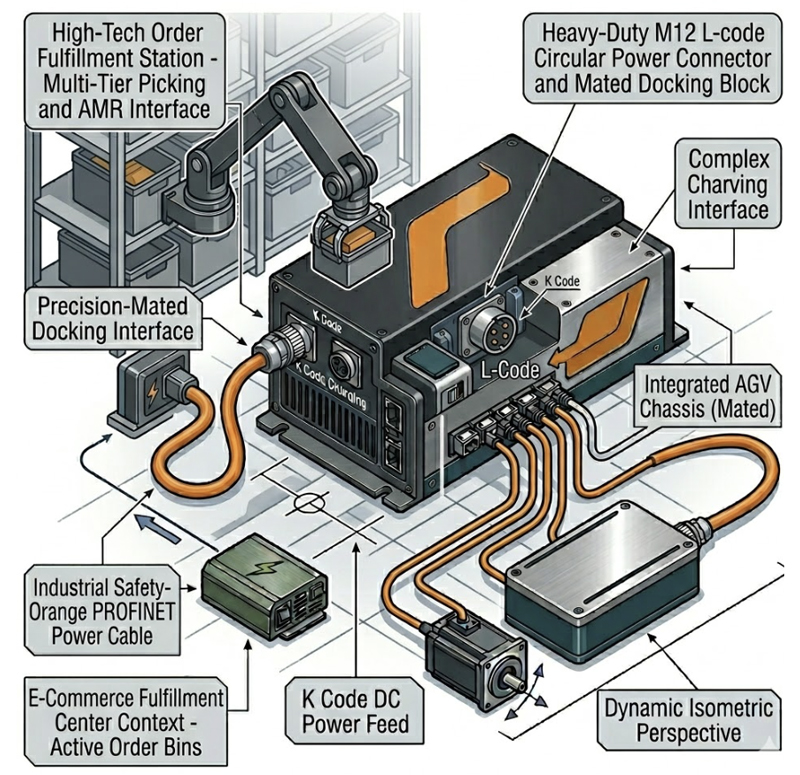

1. Caso práctico de L-Code: cómo maximizar el tiempo de actividad en la robótica móvil autónoma (intralogística)
El reto de ingeniería: Las interfaces de alimentación heredadas de 7/8 pulgadas resultaban demasiado restrictivas desde el punto de vista estructural para los diseños de chasis de tamaño reducido de los robots. Además, sus dimensiones no estandarizadas provocaban frecuentes desajustes de impedancia y cortes en la comunicación a lo largo de la red de bus de campo.
La solución de implementación: Los arquitectos de hardware integraron componentes de perfil bajo Conectores M12 con código L (con una potencia nominal de 63 V CC / 16 A), como los bloques de entrada de alimentación de alta corriente específicos y las interfaces automatizadas de acoplamiento de baterías. Se ha elegido específicamente porque es el estándar de alimentación oficial ratificado por PROFINET International, esta arquitectura con código L redujo el espacio físico ocupado en40 % al tiempo que multiplicaban por cuatro el rendimiento actual de los conectores de señal tradicionales. En consecuencia, los AMR realizaban ciclos de carga rápida y segura, al tiempo que transmitían datos de telemetría críticos al PLC centralizado a través de un único marco PROFINET unificado.
2. Estudio de caso sobre K-Code y S-Code: Desacoplamiento de motores trifásicos de corriente alterna en líneas de montaje de automóviles
El contexto operativo: Una planta de fabricación de automóviles de primer nivel pasó de utilizar armarios de control centralizados a una topología descentralizada de accionamiento de cintas transportadoras, lo que permitió situar la inteligencia de control directamente en la propia planta de montaje.
El reto de ingeniería: Los motores de inducción trifásicos de CA y los variadores de frecuencia (VFD) instalados sobre el terreno generaban fuertes interferencias electromagnéticas (EMI). Además, las conexiones tenían que resistir golpes mecánicos continuos, vibraciones ambientales y salpicaduras de fluidos industriales agresivos.
La solución de implementación: Para la distribución de corriente alterna de alta tensión, la planta estandarizó el uso de componentes sobremoldeados Código S M12 (hasta 12 A/630 V CA) y Código K (hasta 16 A/630 V CA) mazos de cables. Las configuraciones especializadas 3+PE y 4+PE establecieron una vía de puesta a tierra continua y sin interrupciones directamente hasta las carcasas de la maquinaria pesada. Mediante la integración de un dispositivo en línea personalizado, Núcleo de ferrita EMI Además de un blindaje de 360 grados de alta calidad, el conjunto logró suprimir con éxito el ruido armónico de alta frecuencia que irradiaban los variadores de frecuencia. De este modo, se protegieron las líneas de sensores de baja tensión adyacentes contra la corrupción de datos, al tiempo que se mantuvo un sellado ambiental certificado según la norma IP67.
3. Caso práctico de T-Code: Optimización de los módulos de E/S distribuidos en el procesamiento de bebidas con alto contenido de humedad
El contexto operativo: Una planta de embotellado de líquidos de gran capacidad necesitaba una renovación a gran escala de sus sensores, ampliando sus matrices de E/S distribuidas mediante bus de campo y sus sistemas de inspección por visión de alta intensidad en una zona de producción sujeta a frecuentes lavados a presión.
El reto de ingeniería: Las líneas de señal convencionales codificadas en A tenían una corriente limitada a 4 A, lo que provocaba importantes caídas de tensión en tramos largos de cable al intentar alimentar cadenas en cascada de módulos complejos de E/S.
La solución de implementación: Los ingenieros de la planta sustituyeron el cableado punto a punto obsoleto por Enchufes de alimentación con código T M12 (63 V CC / 12 A), optimizada específicamente para el tendido del bus de alimentación de CC secundario. Esto facilitó una infraestructura en cadena de gran eficiencia, que suministraba sin problemas energía auxiliar limpia a través de cables de PUR de alta flexibilidad a docenas de dispositivos de campo interconectados. El perfil compacto de la carcasa con código T permitió sortear fácilmente los estrechos cuellos de botella dentro de los bastidores de las máquinas, resistiendo plenamente los lavados químicos diarios a alta presión (IP67/IP68) sin que se produjera ni un solo caso de ruptura dieléctrica o cortocircuito.
4. Caso práctico de M-Code: integración de señal y potencia de alta densidad para herramientas CNC de precisión
El contexto operativo: Un fabricante de husillos CNC de alta gama ha diseñado un cambiador de herramientas automatizado de última generación integrado en un brazo articulado microrrobótico multieje.
El reto de ingeniería: La arquitectura exigía un suministro de corriente alterna trifásica perfectamente equilibrado y simétrico. Sin embargo, las articulaciones no dejaban prácticamente ningún espacio libre para las voluminosas cajas de conexiones cuadradas tradicionales ni para los conectores rectangulares de alta resistencia.
La solución de implementación: Los arquitectos de sistemas especificaron el ultracompacto Código M12 M interfaz, utilizando su configuración equilibrada 5+PE, con una capacidad nominal de 8 A a 630 V CA. Esta disposición simétrica de los pines garantizó una distribución uniforme de la corriente a los servomotores de CA compactos, lo que permitió eliminar con éxito los armónicos mecánicos erráticos y las microvibraciones. Además, la capacidad especializada de Holin-Tech para el procesamiento interno del cableado —transformando directamente el receptáculo de panel de alta resistencia con código M en uno localizado y de perfil bajo— conectores de cable a placa en el interior de la carcasa de la unidad —permitió al cliente lograr la máxima eficiencia espacial sin comprometer la distancia de seguridad eléctrica para alta tensión.
«Tu diseño, nuestro protocolo de fabricación».
Estos casos prácticos internacionales demuestran que el sector ha adoptado plenamente las normalizaciones M12 para alta intensidad. En Holin-Tech, reproducimos y mejoramos estas especificaciones de élite. Tanto si su diseño de hardware requiere complejos mazos de cables PROFINET con código L, conexiones de red inteligente con código K y núcleos EMI integrados, o transiciones personalizadas de terminales de cable a placa, nuestros materiales vírgenes 100 % puros y nuestros contactos dorados de 6u" mecanizados con CNC garantizan que su diseño a medida esté concebido para un rendimiento sin fallos.Ponte en contacto hoy mismo con nuestro departamento de ingeniería para solicitar una evaluación del prototipo.
Preguntas frecuentes técnicas: Especificación de configuraciones de codificación de potencia M12
P1: ¿En qué consiste el estándar del conector de alimentación M12 y cómo evita el acoplamiento cruzado?
A: La norma del conector de alimentación M12 se rige a nivel mundial por la especificación IEC 61076-2-111, que amplía la interfaz circular compacta de 12 mm para permitir la distribución de energía de alta potencia. Para garantizar una seguridad funcional estricta, la norma define límites de codificación mecánica especializados, conocidos como codificación de conectores M12 (incluidos los códigos S, T, K y L). Esta codificación física garantiza que las líneas de CA de alta tensión nunca puedan acoplarse accidentalmente con señales de CC de baja tensión, protegiendo tanto al personal del sistema como a los componentes microelectrónicos sensibles frente a sobrecargas eléctricas catastróficas.
Pregunta 2: ¿Cuándo deben los arquitectos de hardware especificar un conector M12 con código L en lugar de uno con código T para la alimentación de corriente continua?
A: Ambos códigos están diseñados para redes de corriente continua de baja tensión, pero se centran en distintos umbrales de corriente y normas:
M12 L-Code (16 A / 63 V CC): Esta configuración viene exigida oficialmente por las normas de PROFINET International para aplicaciones de alta intensidad. Es la opción más adecuada para diseñar interfaces de carga automática de baterías y bloques de E/S de alta potencia para vehículos guiados automáticamente (AGV) y robots móviles autónomos (AMR).
Código T M12 (12 A / 63 V CC): Esta configuración es ideal para el tendido estándar de la red auxiliar de alimentación de CC y para los módulos de E/S de bus de campo distribuidos, lo que permite crear infraestructuras en cadena de gran eficiencia en líneas de procesamiento de alimentos o sistemas de cintas transportadoras.
Pregunta 3: ¿Cuáles son las diferencias entre los conectores M12 de código S y de código K para aplicaciones de CA?
A: La diferencia entre estas dos configuraciones radica en sus intensidades máximas nominales y en la disposición de los contactos de puesta a tierra, aspectos fundamentales para la gestión térmica y la seguridad eléctrica:
M12 S-Code (12 A / 630 V CA): Gracias a su estructura de 3+PE (toma de tierra de protección), es el clásico caballo de batalla para la distribución de motores trifásicos de CA, accionamientos de cintas transportadoras e interfaces de variadores de frecuencia (VFD).
M12 K-Code (16 A / 630 V CA): Con una avanzada configuración 4+PE, la variante K-code ofrece una mayor capacidad de potencia. Está optimizada específicamente para infraestructuras de redes inteligentes de última generación, inversores de energía verde de alta tensión y servocontroladores de alta resistencia.
Pregunta 4: ¿Cómo protege un conector de alimentación M12 resistente a los sistemas industriales frente a los riesgos ambientales y las interferencias electromagnéticas?
A: Un conector macho de alimentación M12 o un conector hembra de alimentación M12 de alta calidad ofrece una fiabilidad para uso intensivo gracias a la ciencia avanzada de los materiales y a la ingeniería de blindaje. Las variantes de gama alta utilizan polímeros puros y vírgenes para lograr la máxima rigidez dieléctrica, así como contactos de cobre macizo mecanizados con CNC y con un chapado en oro de alta calidad para minimizar la resistencia de contacto. Una vez acoplada, la conexión proporciona un sellado hermético de grado IP67/IP68 frente al agua, el aceite y los lavados con productos químicos. Además, la implementación de un conjunto de cable con blindaje contra interferencias electromagnéticas (EMI) envuelve los cables de PUR/TPE de alta flexibilidad en un trenzado continuo de cobre, bloqueando el ruido armónico de alta frecuencia antes de que pueda afectar a las líneas de datos adyacentes.
P5: ¿Por qué la migración a un cable de alimentación M12 sobremoldeado es ideal para sistemas embebidos compactos y ordenadores industriales resistentes?
A: A medida que los ordenadores industriales modernos (IPC) y las carcasas de computación integrada se someten a una miniaturización radical, las interfaces de alimentación heredadas de 7/8 de pulgada o los bloques de terminales rectangulares tradicionales resultan demasiado voluminosos desde el punto de vista estructural. La elección de un cable de alimentación M12 sobremoldeado permite una reducción de espacio del 40 %, al tiempo que se mantiene un alto rendimiento de corriente. Además, su mecanismo de acoplamiento con rosca métrica proporciona una conexión resistente a las vibraciones, lo que lo convierte en la opción ideal para el cableado de ordenadores industriales en entornos hostiles, donde las tomas de corriente comerciales fallarían o se aflojarían fácilmente debido a los continuos golpes estructurales.
