Etanche IP66 à 68 M12 A code 5 broches Connecteur femelle pour montage sur panneau A12D-M205HSR

Connecteur M12 à 5 broches - A12D-M205HSR | Connecteur femelle M12 étanche pour montage sur panneau

Connecteur M12 5 broches haut de gamme pour les réseaux avancés de capteurs et d'appareils industriels

Dans les armoires de commande industrielles à haute densité et les boîtiers d'appareils de terrain, l'acheminement d'une signalisation sécurisée avec un encombrement physique réduit au minimum constitue une condition préalable essentielle sur le plan technique. La solution Holin-TechA12D-M205HSR est un modèle haute performance à fixation arrière connecteur M12 à 5 broches Prise femelle à montage sur panneau conçue pour assurer une transmission de données irréprochable et une alimentation électrique fiable. Conçue dans le strict respect des normes internationales IEC 61076-2-101 Conforme à la norme électromécanique, cette interface circulaire de type A constitue le point de connexion universel pour les systèmes d'automatisation modernes.

Entièrement fabriqué à Taoyuan, à Taïwan, cem12 femelle, montage sur panneau Ce connecteur est spécialement conçu pour pallier les faiblesses des connecteurs commerciaux standard dans des environnements extrêmes. Contrairement aux connecteurs RJ45 standard ou aux borniers, qui sont susceptibles de tomber en panne en raison des vibrations constantes, de l'humidité et de l'exposition aux fluides de coupe, le modèle A12D-M205HSR intègre un système de verrouillage fileté sécurisé et un joint d'étanchéité en élastomère hautement résistant. Cela garantit que les composants électroniques internes sensibles de vos automates programmables (PLC), boîtes de jonction ou ordinateurs de périphérie restent protégés contre les aléas environnementaux.

Doté d'une configuration à 5 broches, ceconnecteur circulaire M12 pour l'automatisation offre aux concepteurs de matériel un équilibre parfait entre l'acheminement de l'alimentation (+24 V et masse) et les retours analogiques ou numériques à haute densité (tels que la commutation PNP/NPN à double canal et les lignes auxiliaires de mise à la masse ou de blindage). Ses broches de soudure sur circuit imprimé rendent l'intégration au niveau de la carte exceptionnellement efficace, permettant un montage direct sur les circuits internes et garantissant une impédance stable sur des centaines de cycles de connexion.

En précisant que, selon Holin,connecteur M12 à 5 broches, vous bénéficiez d'une connexion robuste et hautement fiable qui évite les temps d'arrêt coûteux du réseau, garantit une intégrité maximale du signal et résiste aux microclimats les plus rudes.

Conçu pour les environnements industriels difficiles

1. Indice de protection IP66, IP67, IP68 : étanchéité hermétique contre la poussière, la boue et l'immersion dans l'eau, empêchant ainsi les environnements soumis à un lavage à haute pression de compromettre l'intégrité des connexions.
2. Contacts en cuivre massif plaqués or : réduisent la résistance de contact et garantissent une fidélité maximale du signal même après une utilisation prolongée.
3. Verrouillage fileté sécurisé : un filetage de verrouillage robuste M12 x 1,0 empêche toute déconnexion accidentelle en cas de chocs violents subis par les machines.
4. Résistance aux vibrations : conception mécanique amortissant les vibrations, idéale pour les articulations robotiques dynamiques et les portiques mobiles.
5. Longue durée de vie des raccords : garantie pour plus de 500 cycles d'accouplement, ce qui réduit au minimum les coûts d'entretien sur site tout au long de la durée de vie du produit.
6. Conforme aux normes RoHS et REACH.

Applications typiques

Déploiements spécialisés sur le terrain et terminaux

Notre interface M12 à 5 broches (code A) est largement utilisée dans les domaines de l'automatisation industrielle, de la robotique, de la vision industrielle et des réseaux d'usine. Plus précisément, ce connecteur sert d'interface principale pour :

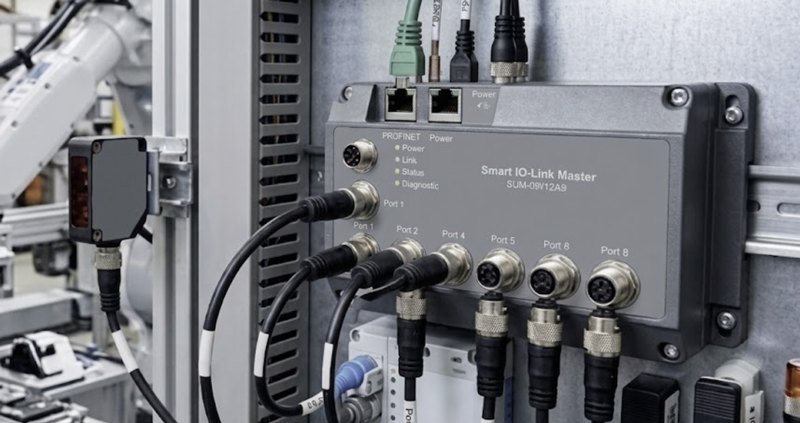

Application 1 pour terminaux : blocs maîtres IO-Link intelligents

Les modules d'E/S décentralisés modernes et les maîtres IO-Link intègrent cette technologieconnecteur M12 à 5 broches pour assurer une communication bidirectionnelle intelligente.

L'application : Les broches 1 et 3 fournissent une alimentation de 24 V, la broche 4 achemine le flux de données numériques IO-Link essentiel, et la broche 2 sert de canal numérique auxiliaire ou d'alimentation pour les actionneurs de classe B, tandis que la broche 5 fait office de masse fonctionnelle (FE). Cela garantit des diagnostics de haute fidélité provenant directement des capteurs intelligents vers les PC d'edge computing.

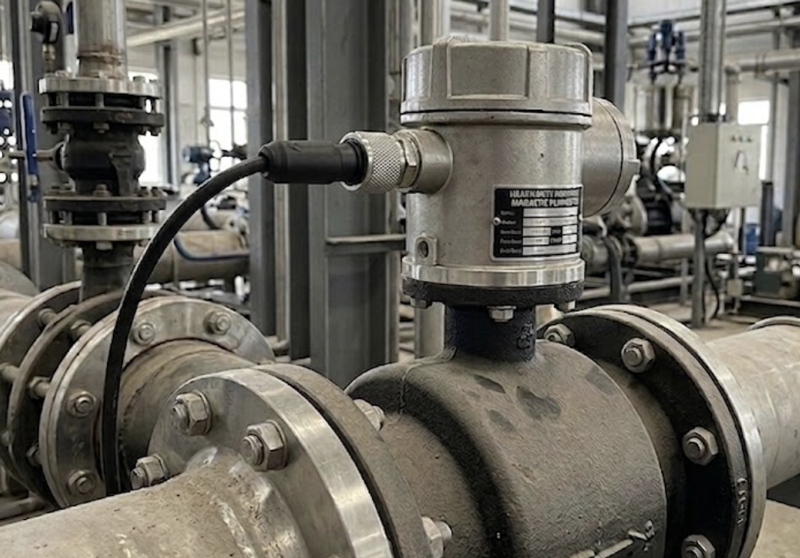

Application n° 2 des terminaux : débitmètres magnétiques industriels à usage intensif

Les débitmètres utilisés dans des environnements difficiles, notamment dans les installations municipales, chimiques ou pharmaceutiques, s'appuient sur le modèle A12D-M205HSR pour garantir des signaux d'étalonnage d'une qualité irréprochable.

L'application : La prise femelle à montage sur panneau est directement intégrée au boîtier métallique du transmetteur du débitmètre. La configuration à 5 broches fournit en toute sécurité l'alimentation basse tension nécessaire au fonctionnement, ainsi que des sorties de courant analogiques à deux canaux (4-20 mA / boucles de fréquence), tandis que la cinquième broche assure le blindage et la mise à la terre du système, indispensables pour bloquer les fortes interférences électromagnétiques induites par les moteurs.

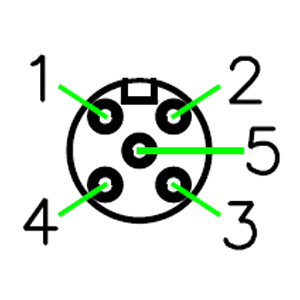

Référence de brochage du connecteur femelle M12 à 5 broches, code A (vue de face)

Affectation des broches Vue de face	Code PIN	Couleur standard des fils	Fonction / Désignation du signal	Application industrielle typique
	Broche 1	Marron (BN)	Source d'alimentation +24 V CC	Entrée de tension d'alimentation CC principale pour les capteurs et les dispositifs actifs.
	Broche 2	Blanc (WH)	Entrée analogique / Canal de signal 2	Signal de sortie secondaire, contact NF (normalement fermé) ou canal analogique.
	Broche 3	Bleu (BU)	0 V CC Masse / Pôle négatif	Voie de retour d'alimentation et masse de référence commune.
	Broche 4	Noir (BK)	Sortie numérique / Canal de signal 1	Signal de commutation principal, contact NO (normalement ouvert) ou ligne de communication IO-Link.
	Broche 5	Gris (GY)	Terre fonctionnelle / Mise à la terre de protection	Ligne de mise à la terre du système destinée à bloquer les interférences électromagnétiques (EMI).

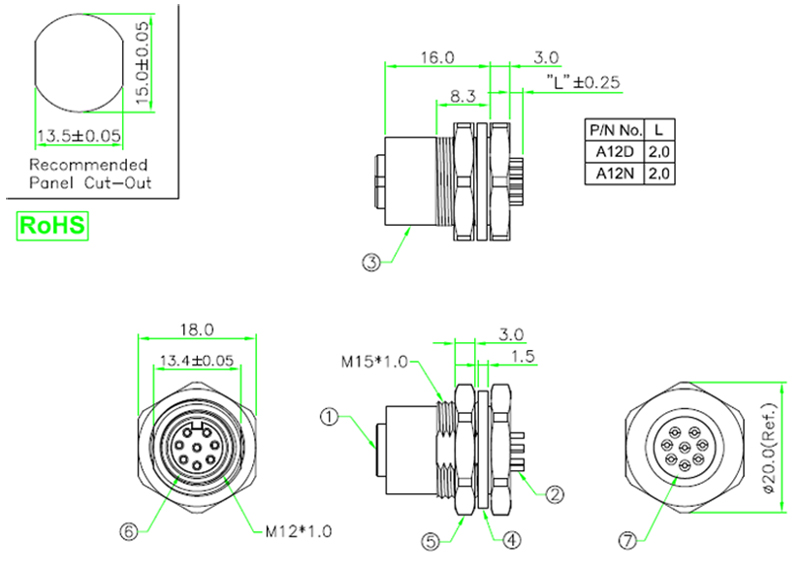

Dimensions mécaniques et découpe du panneau (A12D-M205HSR) | Unité : mm.

Remarque technique : pour garantir une étanchéité certifiée IP68 du boîtier de votre appareil, veuillez adapter la préparation de la face avant de votre châssis à notre découpe recommandée, correspondant au pas de filetage M12 x 1,0. Le couple de serrage recommandé est compris entre 0,6 N·m et 0,8 N·m.

FAQ technique

Q1 : Quelles sont la tension nominale et l'intensité nominale de ce connecteur M12 à 5 broches ?

R : Le modèle Holin-Tech A12D-M205HSR est conçu pour une capacité maximale de4 A par contact et une tension nominale de 60 V CA / CC, en respectant scrupuleusement les seuils de performance en matière de sécurité définis par la norme CEI 61076-2-101.

Q2 : Ce connecteur à montage sur panneau est-il compatible avec le soudage à la vague automatique ?

A : Oui, les broches de soudure du circuit imprimé de notre modèle A12D-M205HSR sont conçues à partir de boîtiers thermoplastiques résistants aux hautes températures et homologués UL94V-0, ainsi que de contacts en alliage de cuivre. Ce choix de matériaux haut de gamme permet au connecteur de résister sans difficulté aux profils de soudage à la vague industriels standard.

Q3 : Quel est l'avantage en termes de sécurité physique d'une configuration à 5 broches avec codage A par rapport à une configuration à 4 broches ?

A : La configuration à 5 broches intègre une cinquième broche centrale. Cette broche est largement utilisée pour la mise à la terre du système (terre fonctionnelle) ou pour acheminer des sorties analogiques à double canal parallèlement à l'alimentation CC principale. Elle permet aux concepteurs de matériel de déployer à grande échelle des protocoles d'automatisation intelligents, tels que les réseaux de dispositifs IO-Link de classe B.

Q4 : Holin-Tech peut-il fournir ce connecteur pré-assemblé avec un faisceau de câbles sur mesure ?

A : Tout à fait. Bien que le modèle A12D-M205HSR soit équipé de broches de circuit imprimé fixées à l'arrière, en tant que fabricant principal basé à Taïwan, nous pouvons personnaliser cette interface en la transformant en connecteurs pré-câblés. Nous pouvons souder des longueurs sur mesure de câbles UL2464 ou UL2517. câbles moulés (22 AWG ou 24 AWG) pré-raccordés avec les connecteurs carte-fil ou micro-connecteurs de votre choix.

Fiches techniques / Fichiers CAO / Fichiers STEP à télécharger

Ressources techniques indispensables pour l'intégration directe dans le système

Optimisez la disposition de votre matériel et réduisez les cycles de conception en téléchargeant directement nos ressources mécaniques certifiées :

• Télécharger la fiche technique au format PDF 2D (A12D-M205HSR)
• Télécharger le fichier 3D (Veuillez nous contacter pour obtenir les fichiers 3D.)
