Étanchéité IP66 à 68 M12 A code 4 broches Connecteur mâle pour montage sur panneau A12D-M104HSR

Connecteur mâle M12 à 4 broches pour montage sur panneau (connecteur passe-cloison)

Le connecteur M12 à 4 broches est conçu pour assurer une transmission fiable des signaux dans le domaine de l'automatisation industrielle et dans des environnements d'exploitation difficiles. Doté d'une configuration à 4 broches de type A et d'un mécanisme de verrouillage fileté sécurisé, ce connecteur garantit des connexions électriques stables tout en offrant une protection contre la poussière, l'humidité et les vibrations.

Ce connecteur M12 à montage sur panneau est adapté aux applications nécessitant des performances fiables dans les capteurs, les actionneurs, les systèmes de commande et les équipements industriels. Fabriqué à partir de matériaux de haute qualité et bénéficiant d'un usinage de précision, il offre une excellente durabilité et une longue durée de vie, ce qui en fait une solution idéale pour les systèmes d'automatisation exigeants.

Caractéristiques principales

• Interface standard M12 à 4 broches, code A, conforme à la norme CEI 61076-2-101.
• Modèle mâle à montage sur panneau pour une installation sûre des équipements ; des connecteurs à broches femelles sont également disponibles.
• Indice de protection IP66, IP67 ou IP68 (selon la configuration).
• Le mécanisme de verrouillage à vis empêche toute déconnexion accidentelle
• Contacts plaqués or de 6u” pour une conductivité électrique stable et une longue durée de vie.
• Aucune résine recyclée n'a été utilisée dans la fabrication des connecteurs.
• Excellente résistance aux vibrations et aux chocs mécaniques
• Adapté aux environnements industriels difficiles
• Matériaux conformes à la directive RoHS
• Des faisceaux de câbles sur mesure et des assemblages de câbles moulés sont disponibles.

Applications typiques

Le connecteur M12 à 4 broches est largement utilisé dans diverses applications d'automatisation industrielle, notamment :

• Systèmes d'automatisation industrielle
• Capteurs industriels
• Actionneurs
• Systèmes de commande à automate programmable (PLC)
• Machines-outils
• Robotique
• Équipements d'automatisation industrielle
• Systèmes de contrôle des processus
• Équipements d'inspection visuelle
• Machines d'emballage
• Systèmes de manutention

Avantages du produit

Conçu pour les environnements industriels exigeants, ce connecteur offre bien plus qu'une simple connectivité fiable.

Le système de verrouillage fileté permet de garantir la fiabilité des connexions même en cas de vibrations continues. Les contacts plaqués or améliorent la conductivité tout en réduisant la résistance de contact et en prolongeant la durée de vie du connecteur. Le joint d'étanchéité protège efficacement les contacts internes de la poussière, de l'humidité et d'autres contaminants, ce qui rend ce connecteur adapté aux applications industrielles en intérieur comme en extérieur.

Grâce à son interface M12 normalisée, ce connecteur peut être intégré à une large gamme d'équipements d'automatisation, tout en simplifiant son installation et sa maintenance.

Compatibilité

Ce connecteur est compatible avec divers appareils industriels utilisant l'interface standard M12 de type A, notamment :

• Capteurs industriels
• Capteurs de proximité
• Capteurs photoélectriques
• Capteurs de pression
• Actionneurs
• Modules d'E/S pour automates programmables
• Contrôleurs industriels
• Équipements d'automatisation conformes à la norme CEI 61076-2-101

Caractéristiques techniques

Les caractéristiques techniques types sont les suivantes :

• Type de connecteur : M12, code A
• Nombre de contacts : 4 broches
• Sexe : Masculin
• Type de montage : montage sur panneau (connecteur passe-cloison)
• Indice de protection : IP66 / IP67 / IP68
• Matériau des contacts : alliage de cuivre plaqué or 6 u”
• Matériau du boîtier : métal ou plastique technique (selon le modèle ; aucune résine recyclée n'est utilisée dans le connecteur)
• Température de fonctionnement : -25 °C à +85 °C ou, sur demande, -40 °C à +105 °C
• Tension nominale : 250 V
• Courant nominal : 4 A par broche

Affectation des broches

La configuration standard à 4 broches M12 (code A) comprend quatre contacts de signal destinés aux applications d'automatisation industrielle.

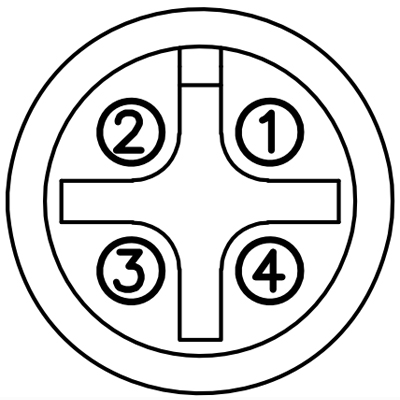

Affectation des broches Vue de face	Nombre de broches	Fonction	Couleur du fil
	1	24 V	Marron
	2	Entrées/sorties de signaux	Blanc
	3	0 V	Bleu
	4	Entrées/sorties de signaux	Noir

Informations relatives à la commande

Des solutions sur mesure sont disponibles pour répondre aux différentes exigences des applications, notamment :

• Les caractéristiques techniques des fils ou câbles peuvent être personnalisées (résistance aux UV, à l'huile, au froid, au brouillard salin… etc.)
• Vous pouvez choisir le calibre AWG que vous souhaitez utiliser.
• Les matériaux de la gaine peuvent être personnalisés. (PVC, TPU, HDPE, PE, LSZH, caoutchouc… etc.)
• Types de montage : montage sur panneau (cloison), montage sur site et ensemble de câbles surmoulés.
• Options de placage des contacts : les broches standard sont plaquées or à 6 u&rdquo ;, d'autres épaisseurs peuvent être définies (10 u&rdquo ;, 15 u&rdquo ;, 30 u&rdquo ;… etc.)
• Orientation des connecteurs : nous proposons non seulement l'orientation standard prévue par la norme, mais également des orientations spéciales personnalisées pour nos clients.
• Des options de personnalisation OEM et ODM sont disponibles.

Veuillez contacter HOLIN pour obtenir des informations détaillées sur les commandes et les options de personnalisation.

Téléchargements

Les documents techniques suivants sont disponibles sur simple demande ou en téléchargement :

• Fiche technique du produit
• Dessin technique en 2D
• Fichier 3D
• Catalogue de produits

Questions fréquemment posées

Qu'est-ce qu'un connecteur M12 à 4 broches ?

Un connecteur M12 à 4 broches est un connecteur industriel circulaire couramment utilisé pour la transmission de signaux dans les équipements d'automatisation, les capteurs, les actionneurs et les systèmes de commande. Son mécanisme de verrouillage fileté garantit des connexions fiables, même dans des environnements industriels exigeants.

Quelle est la différence entre un connecteur M12 à 4 broches et un connecteur à 5 broches ?

Un connecteur à 4 broches est généralement utilisé pour la transmission de signaux standard, tandis qu'un connecteur à 5 broches offre un contact supplémentaire pour répondre à des besoins de commande ou de communication plus complexes. La configuration appropriée dépend de l'application spécifique.

Ce connecteur est-il étanche ?

Oui. Selon le modèle et le mode d'installation, ce connecteur peut offrir un indice de protection IP66, IP67 ou IP68, garantissant ainsi des performances fiables dans des environnements humides, poussiéreux et difficiles.

Ce connecteur est-il compatible avec les interfaces M12 standard ?

Oui. Ce produit est conçu conformément à la norme d'interface M12 A-code et est compatible avec de nombreux appareils d'automatisation industrielle conformes à la norme CEI 61076-2-101.

Holin peut-il fournir des connecteurs M12 sur mesure ?

Oui. Holin propose des services OEM et ODM, notamment la fabrication de faisceaux de câbles sur mesure, ainsi que la personnalisation des configurations de connecteurs, des matériaux, des longueurs de câbles et d'autres spécifications en fonction des besoins des clients.
